Di ranah sistem daya fluida, blok berlipat ganda memainkan peran penting. Sebagai pemasok berbahasa yang berpengalaman dengan blok berlipat ganda, saya sering ditanya tentang standar dan spesifikasi yang mengatur komponen -komponen penting ini. Dalam posting blog ini, saya akan mempelajari detailnya, memberikan wawasan tentang apa yang membuat blok berlipat ganda berkualitas tinggi dan mengapa mematuhi standar adalah yang paling penting.
Memahami berbagai blok

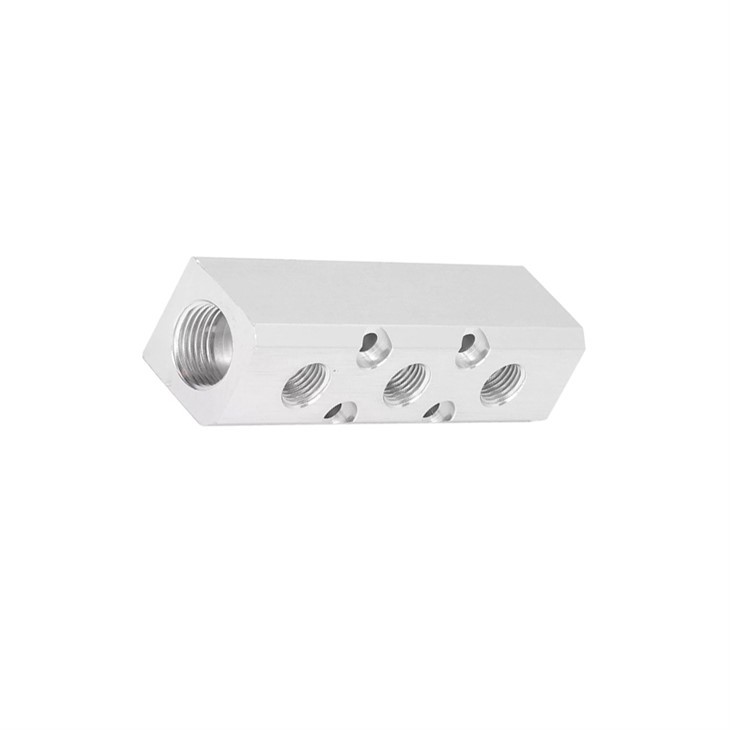

Blok berlipat ganda adalah bagian penting dari sistem hidrolik atau pneumatik. Ini berfungsi sebagai pusat pusat yang mendistribusikan, mengontrol, dan mengatur aliran cairan atau udara. Dengan mengintegrasikan beberapa katup, port, dan lorong ke dalam satu unit, blok berlipat ganda menyederhanakan desain suatu sistem, mengurangi jumlah tabung yang diperlukan, dan meminimalkan potensi titik bocor.
Standar material
Pilihan material untuk blok berlipat ganda sangat mendasar karena menentukan daya tahan blok, resistensi korosi, dan kinerja keseluruhan.
Logam
- Aluminium: Aluminium adalah pilihan yang populer karena sifatnya yang ringan dan ketahanan korosi yang baik. Relatif mudah untuk mesin, yang dapat mengurangi biaya produksi. Namun, mungkin tidak cocok untuk aplikasi bertekanan tinggi karena memiliki kekuatan yang lebih rendah dibandingkan dengan beberapa logam lainnya. ASTM B209 adalah standar yang diketahui dengan baik untuk lembaran paduan aluminium dan pelat yang digunakan di berbagai industri, termasuk pembuatan blok berlipat ganda.
- Baja: Blok manifold baja menawarkan kekuatan tinggi dan cocok untuk sistem tekanan tinggi. Baja karbon dan baja tahan karat biasa digunakan. Stainless steel, khususnya, memberikan ketahanan korosi yang sangat baik, menjadikannya ideal untuk aplikasi di lingkungan yang keras. Standar seperti ASTM A36 untuk baja karbon dan ASTM A240 untuk baja tahan karat memastikan kualitas dan sifat baja yang digunakan dalam produksi blok berlipat ganda.
Plastik
Dalam beberapa aplikasi rendah - tekanan dan non -kritis, plastik dapat digunakan untuk blok berlipat ganda. Mereka ringan, murah, dan menawarkan ketahanan kimia yang baik. Namun, mereka memiliki keterbatasan dalam hal toleransi suhu dan tekanan. Standar seperti ASTM D4101 untuk plastik polypropylene membantu memastikan kualitas dan kinerja blok manifold plastik.
Spesifikasi dimensi dan geometris
Dimensi yang tepat sangat penting bagi blok berlipat ganda agar pas dengan sistem dan untuk memastikan aliran cairan atau udara yang benar.
Toleransi
- Toleransi linier: Dimensi linier dari blok berlipat ganda, seperti panjang, lebar, dan tinggi, harus mematuhi toleransi spesifik. Misalnya, dalam aplikasi tinggi - presisi, toleransi ± 0,05 mm mungkin diperlukan. ISO 2768 adalah standar yang diakui secara luas yang memberikan toleransi umum untuk dimensi linier dan sudut dalam rekayasa mesin, yang dapat diterapkan pada manufaktur blok manifold.
- Toleransi lubang: Lubang dalam blok berlipat ganda, yang digunakan untuk pemasangan katup dan saluran cairan, juga memiliki persyaratan toleransi yang ketat. Diameter, kedalaman, dan kelurusan lubang harus berada dalam batas yang ditentukan. Misalnya, lubang katup mungkin memiliki toleransi dengan diameter ± 0,02 mm untuk memastikan segel yang tepat dengan katup.
Permukaan akhir
Surface finish dari blok berlipat ganda mempengaruhi kinerja dan daya tahannya. Pelapis permukaan yang halus mengurangi gesekan, mencegah keausan, dan membantu menjaga segel yang baik. RA (deviasi rata -rata aritmatika dari profil permukaan) adalah parameter yang umum digunakan untuk mengukur lapisan akhir. Untuk blok berlipat ganda, lapisan permukaan RA 0,8 - 1,6 μm sering diperlukan, terutama untuk permukaan yang bersentuhan dengan katup dan segel. ISO 4287 adalah standar yang mendefinisikan parameter untuk pengukuran tekstur permukaan.
Spesifikasi aliran dan tekanan
Kemampuan blok berlipat ganda untuk menangani fluida atau aliran dan tekanan udara adalah aspek penting dari desainnya.
Kapasitas aliran
Kapasitas aliran blok berlipat ganda ditentukan oleh ukuran dan jumlah port dan bagian. Biasanya ditentukan dalam liter per menit (l/mnt) atau kaki kubik per menit (CFM). Blok manifold yang dirancang dengan baik harus dapat menangani laju aliran yang diperlukan tanpa penurunan tekanan yang signifikan. Untuk memastikan hal ini, area salib - bagian dari bagian -bagian dan kehalusan permukaan internal dipertimbangkan dengan cermat selama proses desain.
Peringkat tekanan
Peringkat tekanan blok manifold menunjukkan tekanan maksimum yang dapat ditahan tanpa kegagalan. Ini biasanya ditentukan dalam pound per inci persegi (psi) atau megapascal (MPA). Standar seperti ISO 6149 untuk koneksi hidrolik membantu dalam menentukan peringkat tekanan yang sesuai untuk blok manifold berdasarkan aplikasinya dan bahan yang digunakan. Untuk sistem hidrolik tekanan tinggi, blok berlipat ganda mungkin memiliki peringkat tekanan 3500 psi atau lebih.
Kompatibilitas katup
Blok berlipat ganda sering dirancang untuk mengakomodasi jenis katup tertentu. Kompatibilitas dengan katup sangat penting untuk berfungsinya sistem yang tepat.
Pola pemasangan katup
Pola pemasangan katup pada blok berlipat ganda harus cocok dengan spesifikasi katup. Misalnya, banyak katup hidrolik mengikuti standar ISO 4401 untuk permukaan pemasangan dan koneksi port. Blok manifold yang dirancang untuk menggunakan katup ini harus menempel pada standar yang sama untuk memastikan kesesuaian dan segel yang tepat.
Integrasi fungsi katup
Blok manifold harus dirancang untuk mengintegrasikan fungsi katup secara efektif. Ini termasuk memastikan bahwa saluran fluida terhubung dengan benar ke port katup untuk mencapai kontrol aliran yang diinginkan, seperti kontrol arah, kontrol tekanan, atau kontrol laju aliran.
Jaminan kualitas dan pengujian
Untuk memastikan bahwa blok berlipat ganda memenuhi standar dan spesifikasi yang diperlukan, berbagai jaminan kualitas dan prosedur pengujian dilakukan.
Pengujian non -destruktif
- Pengujian ultrasonik: Pengujian ultrasonik digunakan untuk mendeteksi cacat internal di blok manifold, seperti retakan atau porositas. Ini bekerja dengan mengirimkan gelombang ultrasonik melalui materi dan menganalisis refleksi. ASTM E114 adalah standar untuk pengujian ultrasonik lasan dan bahan lainnya, yang dapat diterapkan pada inspeksi blok berlipat ganda.
- X - pengujian sinar: X - pengujian sinar adalah metode pengujian non -destruktif lain yang dapat mengungkapkan cacat internal dalam blok berlipat ganda. Ini sangat berguna untuk mendeteksi kelemahan tersembunyi dalam geometri kompleks.
Pengujian tekanan
Pengujian tekanan adalah langkah penting untuk memverifikasi kapasitas tekanan - penahanan blok berlipat ganda. Blok diisi dengan cairan dan mengalami tekanan yang ditentukan untuk periode waktu tertentu. Kebocoran atau deformasi apa pun selama tes menunjukkan cacat pada blok manifold. Standar seperti ISO 11114 untuk pengujian tekanan komponen hidrolik memastikan keandalan proses pengujian.
Pentingnya standar dan spesifikasi
Mematuhi standar dan spesifikasi dalam manufaktur blok berlipat ganda bukan hanya masalah kepatuhan; Ini memiliki beberapa manfaat praktis.
Kompatibilitas sistem
Blok berlipat ganda yang memenuhi standar yang relevan lebih cenderung kompatibel dengan komponen lain dalam suatu sistem. Ini mengurangi risiko masalah pemasangan dan memastikan kelancaran operasi seluruh sistem.
Keandalan dan keamanan
Standar memastikan bahwa blok manifold dirancang dan diproduksi untuk menahan kondisi operasi yang diharapkan. Ini meningkatkan keandalan sistem dan mengurangi risiko kegagalan, yang dapat berbahaya dalam aplikasi seperti mesin hidrolik dalam konstruksi atau kedirgantaraan.
Biaya - Efektivitas
Dengan mengikuti standar, produsen dapat mengoptimalkan proses desain dan produksi blok berlipat ganda. Hal ini dapat menyebabkan penghematan biaya dalam hal penggunaan material, waktu pemesinan, dan kontrol kualitas.
Kesimpulan
Sebagai [pemasok blok berlipat ganda], saya memahami pentingnya memproduksi blok berlipat ganda yang memenuhi standar dan spesifikasi tertinggi. Apakah Anda berada di industri manufaktur otomotif, kedirgantaraan, atau industri, blok manifold yang dirancang dengan baik dan berkualitas tinggi sangat penting untuk operasi sistem daya fluida Anda yang efisien dan andal.
Jika Anda mencari yang dapat diandalkanBlok manifold hidrolikPemasok, kami di sini untuk memberi Anda produk yang mematuhi standar dan spesifikasi yang paling ketat. Tim ahli kami dapat bekerja sama dengan Anda untuk memahami persyaratan spesifik Anda dan untuk mengembangkan blok manifold khusus yang memenuhi kebutuhan Anda. Silakan hubungi kami untuk memulai diskusi pengadaan dan temukan solusi terbaik untuk aplikasi Anda.
Referensi
- Standar Internasional ASTM
- ISO International Standards
- Buku Pegangan Mesin untuk Data Teknik Mesin
